力芯微ET5014AM-国产汽车信号链IC型号推荐
ET5014AM是一个4位双向电平转换器，其中输入和输出端口自动切换，无需偏向控制。每个通道的数据路径可以是从I/O_VLn到I/O_VCCn或从I/O_VCCn到I/O_VLn。所有I/O端口均设计用于跟踪两个差异的电源轨，划分为VCC和VL。两个电源电压均可在1.1V至5.0V规模内配置。VCC和VL电源是独立的，这使得VL侧的逻辑信号可以转换为VCC侧的更高或更低的逻辑信号电压，反之亦然。 该ET5014AM具有高输出电流能力，使转换器能够驱动高容性负载，例如大多数高频EMI滤波器。使能引脚（EN）用于降低功耗。EN引脚可用于通过将两个I/O端口置于3态来禁用它们，从而显著降低VCC和VL的电源电流。EN信号以VL电源为基准。 ET5014AM的事情情况温度规模为-40°C至+105°C。
特性
- 宽VCC、VL事情规模：1.1V至5.0V
- VL和VCC是独立的
- VL可能大于、即是或小于VCC
- 100pF高电容驱动能力
- 高速，保证VCC、VL>1.8V的100Mbps数据速率
- 低比特到比特偏斜
- 过压容限使能和I/O引脚
- 非优先上电时序
- 断电掩护
- 切合汽车AEC-Q1002级尺度
- 封装尺寸：QFN12 (1.7 mm x 2.0 mm)
应用
- 汽车信息娱乐系统和仪表盘
- 汽车其他设备
引脚说明

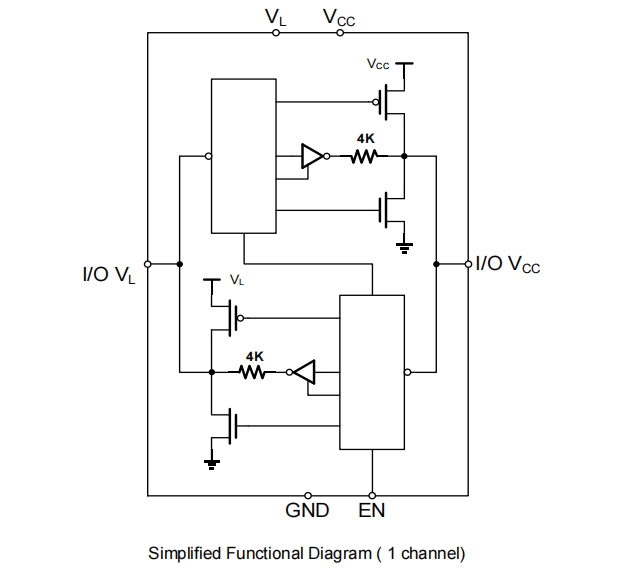

芯片框图
应用电路
