光耦合器选购常见问题解答
|
光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在种种电路中获得广泛的应用。目前它已成为种类较多、用途广泛的光电器件之一。光耦合器一般由三部门组成：光的发射、光的接收及信号放大。输入的电信号驱动发光（LED），使之发出一定波长的光，被光探测器接收而发生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间相互隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗滋扰能力。又由于光耦合器的输入端属于电流型事情的低阻元件，因而具有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在盘算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加盘算机事情的可靠性。
光电耦合器件是由发光元件（如发光二极管）和光电接收元件合并使用, 以光作为媒介通报信号的光电器件。 光电耦合器中的发光元件通常是半导体的发光二极管, 光电接收元件有光敏、光敏二极管、光敏三极管或光可控硅等。 凭据其结构和用途差异，又可分为用于实现电隔离的光电耦合器和用于检测有无物体的光电开关。 |
| 返回网页顶部(TOP) |
|
光耦隔离就是接纳光耦合器进行隔离,光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离作用。只要光耦合器质量好，电路参数设计合理，一般故障少见。如果系统中泛起异常，使输入、输出两侧的电位差凌驾光耦合器所能蒙受的电压，就会使之被击穿损坏。 光隔离是一种很常用的信号隔离形式。常用光耦器件及其外围电路组成。由于光耦电路简朴，在数字隔离电路或数据传输电路中经常用到，如UART协议的20mA电流环。对于模拟信号，光耦因为输入输出的线形较差，而且随温度变化较大，限制了其在模拟信号隔离的应用。 对于高频交流模拟信号，变压器隔离是常见的选择，但对于支流信号却不适用。一些厂家提供隔离放大器作为模拟信号隔离的解决方案，如ADI的AD202，能够提供从直流到几K的频率内提供0.025%的线性度，但这种隔离器件内部先进行电压-频率转换，对发生的交流信号进行变压器隔离，然后进行频率-电压转换获得隔离效果。集成的隔离放大器内部电路庞大，体积大，成本高，不适合大规模应用。 模拟信号隔离的一个比力好的选择是使用线形光耦。线性光耦的隔离原理与普通光耦没有差异，只是将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路用于反馈。这样，虽然两个光接受电路都是非线性的，但两个光接受电路的非线性特性都是一样的，这样，就可以通过反馈通路的非线性来抵消直通通路的非线性，从而到达实现线性隔离的目的。
|
| 返回网页顶部(TOP) |
|

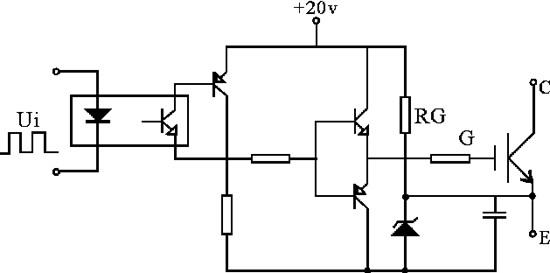

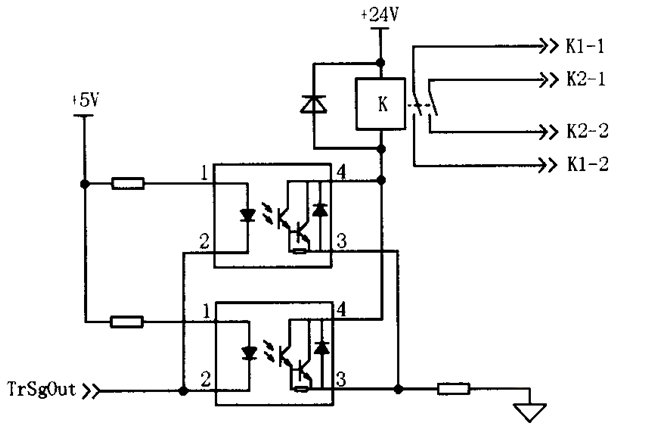

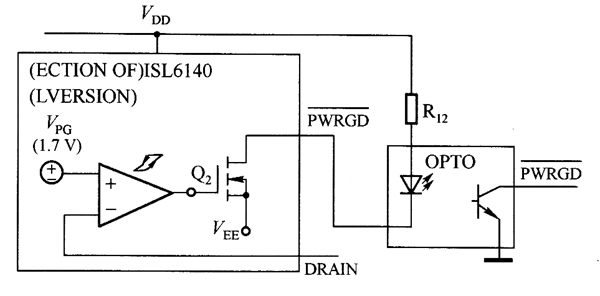

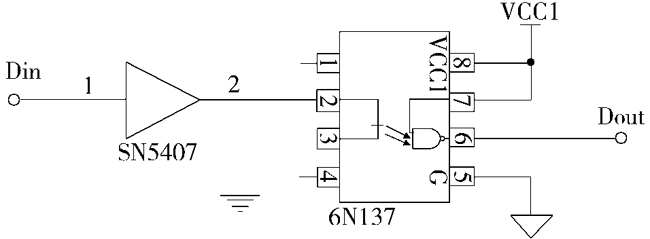

1、光耦隔离和驱动电路图： |
| 返回网页顶部(TOP) |
|
光耦选型常用参数介绍 光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。 光耦的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。
CTR：发光管的电流和光敏三极管的电流比的最小值 电流传输比是光耦合器的重要参数，通常用直流电流传输比来体现。当输出电压保持恒定时，它即是直流输出电流ic与直流输入电流IF的百分比。接纳一只光敏三极管的光耦合器，CTR的规模大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这讲明欲获得同样的输出电流，后者只需较小的输入电流。因此，CTR参数与晶体管的hFE有某种相似之处。线性光耦合器与普通光耦合器典型的CTR-IF特性曲线 普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比(ΔCTR＝Δic/ΔIF)很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。 使用光电耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，必须遵循下列原则：所选用的光电耦合器件必须切合海内和国际的有关隔离击穿电压的尺度；由英国埃索柯姆(Isocom)公司、美国摩托罗拉公司生产的4N××系列(如4N25 、4N26、4N35)光耦合器，目前在海内应用地十分普遍。鉴于此类光耦合器泛起开关特性，其线性度差，适宜传输数字信号(高、低电平)，可以用于单片机的输出隔离；所选用的光耦器件必须具有较高的耦合系数。 在开关电源的隔离中，以及设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数， 除了必须遵循普通光耦的选取原则外，还必须遵循下列原则： 1、光耦合器的电流传输比(CTR)的允许规模是50%～200%。这是因为当CTR＜50%时，光耦中的LED就需要较大的事情电流(IF＞5.0mA)，才气正�？刂频テ氐缭磇c的占空比，这会增大光耦的功耗。若CTR＞200%，在启动电路或者当负载发生突变时，有可能将单片开关电源误触发，影响正常输出。 2、若用放大器电路去驱动光电耦合器，必须精心设计，保证它能够赔偿耦合器的温度不稳定性和漂移。 3、推荐接纳线性光耦合器，其特点是CTR值能够在一定规模内做线性调整。 上述使用的光电耦合器时事情在线性方式下，在光电耦合器的输入端加控制电压，在输出端会成比例地发生一个用于进一步控制下一级电路的电压，是单片机进行闭环调治控制，对电源输出起到稳压的作用。 为了彻底阻断滋扰信号进入系统，不仅信号通路要隔离，而且输入或输出电路与系统的电源也要隔离，即这些电路划分使用相互独立的隔离电源。对于共模滋扰，接纳隔离技术，即利用变压器或线性光电耦合器，将输入地与输出地断开，使滋扰没有回路而被抑制。在开关电源中，光电耦合器是一个是非重要的外围器件，设计者可以充实的利用它的输入输出隔离作用对单片机进行抗滋扰设计，并对变换器进行闭环稳压调治。
另有一种光耦是可控硅型光耦。 |
