贴片电感【SMD Inductor】又称为：片感；片式电感等。 主要有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型 化的产物;后者则接纳多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要�。堑绺性煊蛑氐憧⒌牟铩Ｌ绺谐Ｓ刑跆逍竞吞沾尚玖街值幕�。
风华高科电容电阻电感制造商，与TDK、三星、国巨yageo配合成为海内贴片电感领域的主要品牌供应商。南京AHABET官方网站半导体作为风华贴片电感与直插电感等全线产物的原厂直接授权署理商，真正的原厂直接进货渠道保障，自2003年以来，已经迅速生长为风华阻容感产物海内主要署理商之一。如果您正在寻找TDK电感署理、三星电感署理、国巨电感署理替代供应商风华电感署理，接待拨打风华贴片电感选型支持热线：400 888 5058。官方网站：www.。
目前，南京AHABET官方网站主要提供以下各系列的贴片电感器产物：
■ 贴片叠层电感
- 高频（陶瓷芯）电感系列、铁氧体芯电感系列。
■ 贴片绕线电感
- 陶瓷芯系列、铁氧体芯系列。
■ 贴片功率电感
- NSLP-C、NSLP-E、NSLP-R、NSLP-P、NSLP-M、NSLP-S六个系列贴片功率电感器。
贴片电感有哪几种？
叠层贴片电感

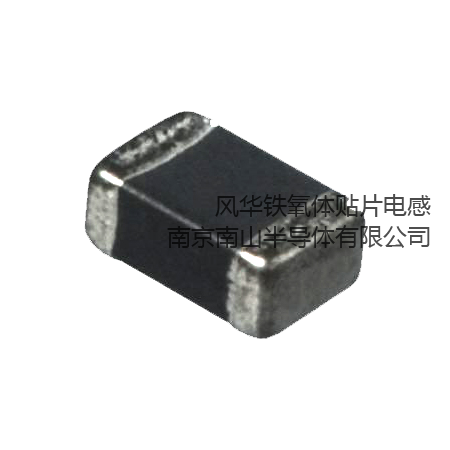

叠层片式铁氧体电感是指形状类似陶瓷贴片电容那样的多层结构电感器。这类贴片电感尺寸可以做的很是�。钚》庾翱梢宰龅�1.0*0.5*0.5mm（长宽高），大尺寸叠成电感感量可以做到330uH，其基材为铁氧体质料。
铁氧体芯贴片电感：是先进的多层印刷技术及超细铁氧体制造技术完美的结合物，它设计精巧、性能优越，满足了现代外貌贴装技术的需要，是一种新型的片状电感元件，广泛应用于种种通讯设备、办公自动化设备上。是先进的多层印刷技术及超细铁氧体制造技术完美的结合物，它设计精巧、性能优越，满足了现代外貌贴装技术的需要，是一种新型的片状电感元件，广泛应用于种种通讯设备、办公自动化设备上。
感量规模：1nH～330uH，精度品级分为：±0.3nH、±0.5nH、±5%、±10%、20%等。
在选用片式电感时，应凭据频率、电流的要求来选择相应的产物。
贴片高频电感
VHF系列电感基材为陶瓷质料，接纳低温烧结陶瓷质料与Ag导体共烧，形成独石结构，专为高频应用而设计，在高频段具有高Q值、高自谐振频率的特点，低感量规模内，其电感量偏差极小。应用于移动电话、寻呼机、PHS和PDA、种种高频回路、抑制种种高频杂波。
贴片绕线电感绕线型片式电感器是接纳高精度的线圈骨架及高明的绕线技术相结合对传统电感器进行技术革新，缩小体积，把引线改为适合外貌贴装的端电极结构。凭据基材的不 同也可以分为：铁氧体绕线电感、陶瓷绕线电感，另外另有一类称为绕线型片式共模滤波器（耦合系数大，对高速差分信号影响�。欢愿咂倒材Ｔ肷辛己玫囊种谱� 用）。 片式绕线电感是对传统电感器进行技术革新，缩小体积，把引线改为适合外貌贴装的端电极结构。目前，主要规格按英制有：0603、0805、1008、1210、1812等，相比叠层片式电感而言，感量可以做到更大至1000 uH。
贴片功率电感
功率电感凭据其结构差异分为屏蔽式功率电感和开放式功率电感两大类。顾名思义，屏蔽式功率电感是指线圈为笼罩完整的屏蔽质料（屏蔽罩）以制止功率电感器在事情时发生的磁场影响其它电路及元器件正常事情，接纳屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。 而开放式则将线圈开放在空气中，裸露可见。
NSCN贴片功率电感屏蔽式主要有：NSLP-P、NSLP-M、NSLP-S三个系列。
NSCN贴片功率电感开放式主要有：NSLP-C、NSLP-E、NSLP-R三个系列。
南京AHABET官方网站南京和深圳堆栈部门贴片电感部门现货库存型号
- CMI201209J470KT(M)(47uH)
- CMI201209U4R7KT(4.7uH)
- CMI201209VR68KT(0.68uH)
- CMI201209VR82KT(0.82uH)
- CMI321609X100KT(10uH)
- CMI321609U1R0KT(1.0uH)
- CMI321609U1R5KT(1.5uH)
- CMI321609J220KT(22uH)
- CMI321609U2R2KT(2.2uH)
- CMI321609J470MT(47uH)
- CMI321609U4R7KT(4.7uH)
- CMI321609VR33KT(330nH)
- CMI321611J101MT(100uH)
- CMI322513U1R0K(1uH)
- CMI321611J470KT(47uH)
- CMI321611J470MT(47uH)
- CMI322513X100KT(10uH)
- CMI322513J101KT(100uH)
- CMI322513U1R0KT(1.0uH)
- CMI322513U2R2KT(2.2uH)
- CMI322513J330KT(33uH)
- CMI322513J470MT(47uH)
- CMI322513X8R2KT(8.2uH)
- CMI453215X100KT(10uH)
- CMI453215J101KT(100uH)
- CMI453215U1R0KT(1uH)
- NL453232T-330KT(TDK)
- CMI322513J150K(15uH)
风华贴片电感封装尺寸介绍
铁氧体贴片电感主要规格尺寸共有9个，按公制尺度分为：1005、1608、2012、3216、3225、4516、4532等，点击检察铁氧体贴片电感封装尺寸。风华高频贴片电感通例封装共3个，160808（0603）100505(0402)和160808（0603），点击检察：高频贴片电感封装
风华贴片绕线电感通例封装从0402~1812共5个封装，点击检察：贴片绕线电感封装
贴片功率电感型号众多，具体封装尺寸详见贴片功率电感规格书
风华贴片电感设计选型需要重点考虑5个主要参数
在电路设计中，需要对贴片电感参数进行整体考虑，找出适合的型号。由于风华电感型号众多，电子工程师往往对产物参数欠好掌握，hahabet菲律宾建议您与风华署理南京AHABET官方网站技术部门咨询。hahabet菲律宾的选型工程师都是专注于电容电阻电感等被动元器件行业十几年的专业人员，熟悉贴片电感型号参数，同时对贴片电感使用的电路情况、应用领域，使用注意事项等均有深入了解。现在，您可以拨打400 888 5058马上咨询或登陆南京AHABET官方网站官方网站与在线客服联系。1．电感量L
电感量L也称作自感系数，是体现电感元件自感应能力的一种物理量。当通过一个线圈的磁通(即通过某一面积的磁力线数)发生变化时，线圈中便会发生电势，这是电磁感应现象。所发生的电势称感应电势，电势巨细正比于磁通变化的速度和线圈匝数。当线圈中通过变化的电流时，线圈发生的磁通也要变化，磁通掠过线圈，线圈两端便发生感应电势，这即是自感应现象。自感电势的偏向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的巨细就用电感量L来体现。L 的巨细与线圈匝数、尺寸和导磁质料均有关，接纳硅钢片或铁氧体作线圈铁芯，可以较小的匝数获得较大的电感量。L的基本单元为H(亨)，实际用得较多的单元为mH(毫亨)和IxH(微亨)，三者的换算关系如下：1H=103mH=106 μH。
2．感抗XL
感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类品质因数Q等参数密切相关，在分析电路中也经常需要用到，故这里专门作些介绍。前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力巨细就用感抗XL来体现。XL与线圈电感量L和交流电频率f成正比，盘算公式为：XL (Ω)=2лf(Hz)L(H)。不难看出，线圈通过低频电流时XL小。通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻：—般很�。越贫搪�。通过高频电流时XL大，若L也大，则近似开路。线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成种种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。
3．品质因数Q
这是体现电感线圈品质的参数，亦称作Q值或优值。线圈在一定频率的交流电压下事情时，其感抗XL和等效损耗电阻之比即为 Q值，表达式如下：Q=2лL/R。由此可见，线圈的感抗越大，损耗电阻越小，其Q值就越高。值得注意的是，损耗电阻在频率f较低时可视作基本上以线圈直流电阻为主；当f较高时，因线圈骨架及浸渍物的介质损耗、铁芯及屏蔽罩损耗、导线高频趋肤效应损耗等影响较明显，R就应包罗种种损耗在内的等效损耗电阻，不能仅计直流电阻。
Q的数值多数在几十至几百。Q值越高，电路的损耗越�。试礁撸玅值提高到一定水平后便会受到种种因素限制，而且许多电路对线圈Q值也没有很高的要求，所以具体决定Q值应视电路要求而定。
4．直流电阻
即电感线圈自身的直流电阻，可用万用表或欧姆表直接测得。
5．额定电流
通常是指允许长时间通过电感元件的直流电流值。在选用电感元件时，若电路流过电流大于额定电流值，就需改用额定电流切合要求的其他型号电感器。
电感元件的识别十分容易。牢固电感器一般都将电感量和型号直标在其外貌，一看即知。有些电感器则只标注型号或电感量一种，另有一些电感元件只标注型号及商标等，如需知其他参数等，只有查阅产物手册或相关资料。
