主要规格尺寸，按英制尺度分为：0402、0603、0805、1206等。
B值规模：3000~4650，B值精度：±0.5~5%。
标称电阻值（指25℃时的零功率电阻）规模：220Ω~4.7MΩ，阻值精度：±0.5~10%。

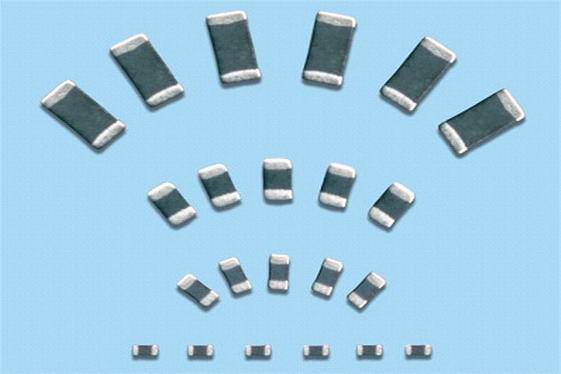

NTC是Negative Temperature Coefficient的缩写，即负温度系数，NTC热敏电阻器就是一种负温度系数的电阻器，其阻值随情况温度的升高而降低。它是由二种或四种铁、钴、镍、锰或铜等金属氧化物为主要质料，这些金属氧化物质料都具有半导体性质（因为在导电方式上完全类似锗、硅等半导体质料），当温度低时，内部的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。片式NTC是接纳叠层独石结构，经过成型并在高温（1200~1500℃）烧结而成。
点击检察风华贴片热敏电阻署理联系方式
CMF贴片热敏电阻型号识别与命名要领
CMF A 103 J 3500 H A N T1、CMF： 产物代号 ；
2、A：0603封装代号；其他封装代号有：D（0402）、B(0805) 、C(1206)，共四种封装尺寸。
3、 103：标称阻值为10 000R=10kR，标称阻值接纳三位数体现法，前两位是有效数字，后一位是有效数字后零的个数。
4、 J：阻值误差代号。F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%).
5、质料常数 B值（单元K）：3500K （直接读数）
6、B值精度代码： F(±1%)、G(±2%)、H(±3%)、J(±5%)
7、B值温度代码（单元：℃/℃）： A（25/50）、B（25/85）、C（0/25）、D（0/50）、E（0/100）
8、端电极质料代号： N体现三层电镀电极。
FHN贴片热敏电阻型号识别与命名要领
FHN 03 103 J 390 H T1、产物代号：FHN指 厚膜贴片式负温度系数热敏电阻器
2、封装尺寸代号：02(0402)、03（0603）、05（0805）、06（1206）一共4个封装，具体尺寸详见规格书。
3、电阻值代号： 103：标称阻值为10 000R=10kR，标称阻值接纳E-24尺度三位数体现法，前两位是有效数字，后一位是有效数字后零的个数。
4、电阻值误差精度代号： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%).
5、质料常数 B值（单元K）：只显示前三位数字值，且不包罗第四位数字，例如本型号中，390=3900K
6、B值误差精度代码： F(±1%)、G(±2%)、H(±3%)、J(±5%)
7、包装方式代号： T体现编带包装； C体现塑料袋包装；
NTC热敏电阻应用规模
1、移动通信中使用的温度赔偿石英晶体振荡器（TCXO）射频电路，温度临界视器，LCD面板。
2、液晶显示器温度赔偿电路
3、可充电电池及充电器的温度探测。
4、盘算机微处置惩罚的温度探测。
5、IC和半导体器件过热掩护。
6、打印头温度赔偿。
7、播放器驱动器
8、优先通信程控交流机（每线2~4只）
9、DC/AC转换器和HIC的过热掩护
10、需温度赔偿的种种电路。
11、NTC可充电电池、CPU的温度探测。
12、IC\LCD\石英振荡器的温度赔偿。
13、需温度赔偿和探测的种种电路。
风华贴片热敏电阻特点和优势:
?1、体积小、重量轻。适合高密度外貌贴装。??
?2、优良的焊接性和耐旱性，适用再流焊与波峰焊。????
3、电性能稳定,可靠性高，使用期限长。????
4、装配成本低,并与自动装配设备匹配。?????????????
5、机械强度高。
6、玻璃封装，耐酸碱性能好。
7、响应时间快，自复性能好。
8、切合RoSH指令要求。
额定值：
阻值规模：100R~470kR(25±0.1℃)
阻值误差精度：F：±1%?；H：±3%?；J：±5%?；K：±10%?；
耗散系数：0402、0603封装大于即是1.0mW/℃；其余规格大于即是1.5mW/℃
热时间常数：＜2s
使用温度规模：-40~﹢125℃
B值规模：2700k~4100k
B值误差：±3%?
用法
凭据其事情温度规模及精度作为温敏元件具体使用。基本的热敏电阻使用原理电路如下:
1、?直接利用热敏电阻的阻-温特性
2、接纳并联电阻的要领可获得线性的阻-温特性。
3、尽管温度系数下降，仍可在较宽的温度规模内获得线性的阻-温特性。
?
什么是零功率特性？
流过热敏电阻的电路会发生足够的热量，将其温度提升到高于情况温度。自热效应在有些情况下是不能不考虑的（有时，hahabet菲律宾有意要使它发烧）。因此必须对有电负荷的热敏电阻器与无电负荷的热敏电阻器的特性加以区别。无负荷热敏电阻的特性有时也称作“零功率特性”。
温度特性的盘算公式
电阻温度特性可以近似地用下面的公式来体现——
RT=RN?EXP[B(1/T-1/TN)]??
公式中，RT和R划分体现NTC热敏电阻在温度T(K)和额定工TN（K）下的电阻值，单元是Ω。
T、TN为温度，单元K(TN(K)=273.15+TN(℃))
B、称作B值，NTC热敏电阻特定的质料常数（Beta）。
由于B值同样是随温度而变化的，引出NTC热敏电阻的实际特性，只能简陋地用指数关系来描述，所以这种要领只能以一定的精度来描述额定温度或电阻值四周的有限的规模。
热敏电阻B值简直定？
B值：上面已经提到，B值也是随温度而改变的，引出必须知道B值所指的哪个温度规模，这一点很重要，在风华高科NTC热敏电阻的技术规范中，通常指的是温度25℃（T1）和50℃（T2）测得的B值，以符号B25/50体现。
对于一定的热敏电阻器，其B值是这样确定的，丈量在25℃时的电阻值(R1)和50℃时的电阻值（R2），并带入B值盘算公式（相见风华厚膜贴片热敏电阻规格书第9页）
对于普通的NTC质料，器B值规模从2000~5000K。
额定电阻：风华高科所标定的额定电阻是指在介质温度恒定情况下（通常25℃±0.01℃），零功率丈量而得的电阻值。
热敏电阻公差
额定电阻RN和B值会制造公差，引出当温度高于或低于额地你给温度TN时，R值公差将使曲线平移，B值的公差将使电阻值曲线的疏散性加大，一般来说在某一定温度下的电阻公差，受到两个变量的影响：标称阻值的制造公差，和B值随温度变化带来的误差。
零功率丈量
零功率电阻是在给定温度T下，以足够小的电功率测得的电阻值。“足够小”是指如果进一步减小丈量功率，测得的电阻值没有明显的变化。若丈量功率太大，遇自热效应则会使丈量结果不真实（DOSTPRTED。当丈量超低阻值的NTC热敏电阻时，必须将丈量导线的电阻值计入在内。加有电负荷的NTC热敏电阻器当有电流流过热敏电阻器时，功率将或多或少地使电阻体自身温度升高。具体盘算公式见规格书第10页。
热敏电阻耗散系数
耗散系数界说为功耗的变化对于由于这个功耗变化所发生的热敏电阻体温度的变化的比值。他可以体现为mW/k，它是在稳态条件下使电阻体温度提高1k所需的电功率。耗散系数越大，其周围散失的热量就越多，耗散系数=dp/dT，为了丈量耗散系数，hahabet菲律宾为其加上一个电功率，这时的比值V/I与在T2=85℃条件下测得的电阻值相同，于是：耗散系数=V1/(T2-T1)=P/(T2-T1)
NTC热敏电阻参数
1、零功率电阻值（Rt）：
在划定温度下，接纳引起电阻变化相对于总的丈量误差来说可以忽略不计的丈量功率测得电阻值。
额定零功率电阻值R25
2、设计电阻值：即NTC热敏电阻器的标称电阻值。通常是指25℃时测得的零功率电阻值并标志在热敏电阻器上面。
3、B值：
B值是负温度系数热敏电阻器的热敏指数，它被界说为两个温度下零功率电阻值的自然对数之差与两个温度倒数之差的比值，即：
B=/（）==
其中： RT1=温度为T1时的零功率电阻值 RT2：温度为T2时的零功率电阻值。
除非特别指出，B值是由25℃（298.15K），和50℃（323.15K）零功率电阻盘算而获得的，B值在事情规模内并不是一个常数。
4、零功率电阻温度系数
指在划定温度下，零功率电阻随温度的变化率与它的零功率电阻之比，即：
αT==-
式中：
αT：温度为T时的零功率电阻温度系数
Rt：温度为T时的零功率电阻
T：温度（以K体现）
B：B值
5、耗散系数 δ： 在划定的情况温度下，耗散功率与其相应温度变化之比：δ=P/T，在事情温度规模内，δ随情况温度变化而有所变化。
6、热时间常数 τ：
在零功率条件下，当温度发生突变时，热敏电阻体温度变化了始末温度差的63.2%所需的时间。τ与热敏电阻器的热容量C成正比，与其耗散系数δ成反比，即τ=C/δ
